Class 600 Cast Steel Globe Valve

1.Standard:API598,DIN3356,BS7350
2.Size : DN15~DN600mm (1/2"-24")
3.Pressure : PN1.0~10MPa(class150-class900)
4.Suitable Mediums:water , oil , gas,steam
5.Body material:Carbon Steel A216 WCB/A105 ,Stainless steel

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

Applicable Standards:

Design and Manufacture: BS 1873

Face to Face and End to End: ASME B 16.10

Flanged ends: ASME B16.5

Butt welded ends: ASME B16.25

Test & Inspection: API 598



Design Description:

Straight pattern body design

Outside Screw and Yoke(OS&Y)

Bolted Bonnet(BB)

Yoke integral with bonnet

Rising stem and handwheel

Loose disc,optional plug or ball type

Renewable seat ring

Impact handwheel for NPS 10 & above

Horizontal service

Flanged or butt welding ends

Available with bevel gear operator

Specification

NO. PART ASTM Material

Qingdao I-Flow Co., Ltd

WCB LCB(1) WC6 CF8(M) CF3(M)
1 BODY A216 WCB+13Cr A352 LCB+13Cr A217 WC6+STL A351 CF8(M)+STL A351 CF3(M)+STL
2 DISC A216 WCB+13Cr A352 LCB+13Cr A182 F11+STL A351 CF8(M) A351 CF3(M)
3 STEM A182 F6 A182 F6 A182 F6 A182 F304(F316) A182 F304L(F316L)
4 SLEEVE A105 A105 A182 F11 A182 F304(F316) A182 F304L/F316L
5 BONNET BOLT A193 B7 A320 L7 A193 B16 A193 B8(M) A193 B8(M)
6 BONNET NUT A194 2H A194 7 A194 4 A194 8(M) A194 8(M)
7 GASKET SS304+GRAPHITE PTFE/SS304+GRAPHITE PTFE/SS316+GRAPHITE
8 BONNET A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF8(M)
9 BACKSEAT A182 F6 A182 F6 A182 F6

10 PACKING FLEXIBLE GRAPHITE PTFE/FLEXIBLE GRAPHITE
11 GLAND A182 F6 A182 F6 A182 F6 A182 F304(F316) A182 F304L/F316L
12 GLAND FLANGE A216 WCB A352 LCB A217 WC6 A351 CF8 A351 CF3
13 GLAND EYEBOLT A193 B7 A193 B8 A193 B8
14 NUT A194 2H A194 8 A194 8
15 PIN AISI 1025 AISI 1025
16 STEM NUT BRONZE BRONZE
17 HANDWHEEL NUT AISI 1035 AISI 1035

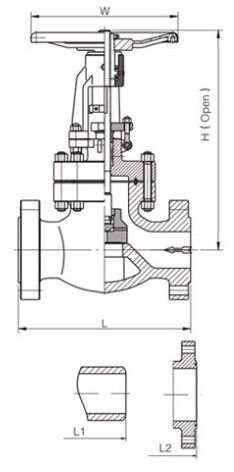

Dimensions data(mm)



Size in 1/2 3/4 1 11/2 2 21/2 3 4 6 8 10 12 14 16
mm 15 20 25 40 50 65 80 100 150 200 250 300 350 400
L/L1
(RF/BW)
in 6.5 7.5 8.5 9.5 11.5 13 14 17 22 26 31 33 - -
mm 165 190 216 241 292 330 356 432 559 660 787 838 - -
L2
(RTJ)
in - - - - 11.62 13.12 14.12 17.12 22.12 26.12 31.12 33.13 - -
mm - - - - 295 333 359 435 562 663 790 841 - -
H
(Open)
in 7.25 7.62 9 11 17.5 19.75 21 24.5 29.5 36.5 44.88 53.12 - -
mm 185 195 230 280 445 502 533 622 750 927 1140 1350 - -
D0 in 4 4 6 8 10 11 13 16 18 20 24 24 - -
mm 100 100 140 200 240 280 320 400 450 500 600 600 - -
WT
(Kg)
BW 6 8 14 23 35 50 60 110 230 410 770 1140 - -
RF/RTJ 4.8 6.2 9.5 16.5 27 34 42 84 192 350 680 1030 - -
