• API600 Class 1500 OS&Y Cast Steel Gate Valve
API600 Class 1500 OS&Y Cast Steel Gate Valve

1.Standard: API 602,BS5352,API 598/600
2.Pressure:1.0~2.5MPa
3.Size:DN50~DN600;1/2’’-24’’
4.Material:WCB,Bronze,Brass,Stainless steel
5.Type: Rising Stem, BB, FB, OS&Y
6.Operating temperature :0~80℃
7.Medium: water oil gas and so on
8.Operation: Hand Wheel. Gear Devices, Electric, Etc

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

Applicable Standards:

Design and Manufacture: API600

Face to Face and End to End: ASME B16.10

Flanged End: ASME B16.5/ASME B16.47

Butt Welded End: ASME B16.25

Test&Inspection: API598



Design Description:

Full bore design

Outside Screw and Yoke(OS&Y)

Bolted Bonnet(BB)

Flexible wedge,fully guided

Solid or split wedge gate

Renewable seat rings

Forged T-head stem

Rising stem and non-rising handwheel

Flanged or butt welding ends

Specification

NO. PART ASTM Material

Qingdao I-Flow Co., Ltd

WCB LCB WC6 CF8(M) CF3(M)
1 BODY A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
2 GATE A216 WCB+13Cr A352 LCB+13Cr A217 WC6+STL A351 CF8(M) A351 CF3(M)
3 SEAT A105+13Cr A105+13Cr A217 WC6+STL A351 CF8(M)+STL6 A351 CF3(M)+STL6
4 STEM A182 F6 A182 F6 A182 F6 A182 F304/F316 A182 F304L/F316L
5 BONNET BOLT A193 B7 A320 L7 A193 B16 A193 B8(M) A193 B8(M)
6 BONNET NUT A194 2H A194 7 A194 4 A194 8(M) A194 8(M)
7 GASKET SS304+GRAPHITE PTFE/SS304+GRAPHITE PTFE/SS316+GRAPHITE
8 BONNET A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
9 BACKSEAT A182 F6 A182 F6 A182 F6 - -
10 PACKING FLEXIBLE GRAPHITE PTFE/FLEXIBLE GRAPHITE
11 GLAND A182 F6 A182 F6 A182 F6 A182 F304 A182 F304L/F316L
12 GLAND FLANGE A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
13 GLAND EYEBOLT A193 B7 A193 B8 A193 B8
14 NUT A194 2H A194 8 A194 8
15 PIN AISI 1025 AISI 1025
16 STEM NUT BRONZE BRONZE
17 HANDWHEEL NUT AISI 1035 AISI 1035
18 SCREW ASTM A36 ASTM A36
19 HANDWHEEL A536 60-40-18 A536 60-40-18
20 BEARING GLAND AISI 1035 AISI 1035
21 GREASE NIPPLE BRASS BRASS
22 NAMEPLATE SS304 SS304

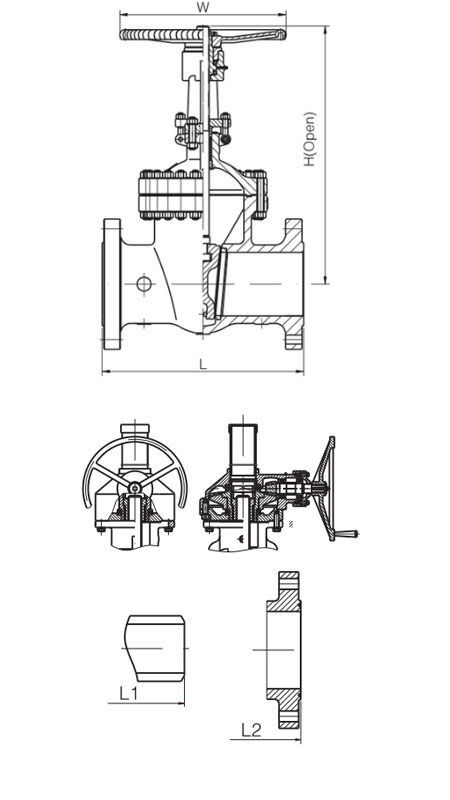

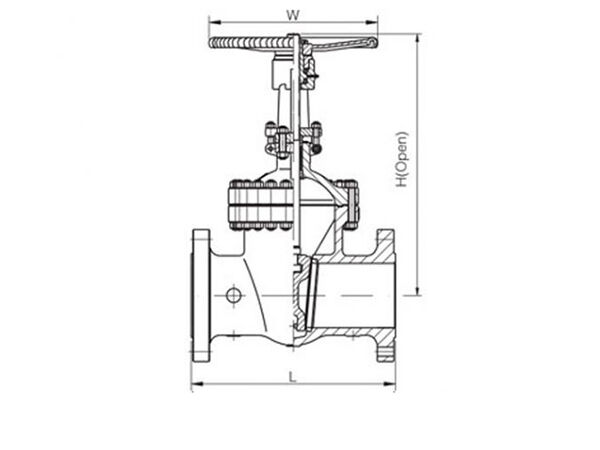

Dimensions data(mm)



Size in 2 21/2 3 4 6 8 10 12 14 16 18 20 24
mm 50 65 80 100 150 200 250 300 350 400 450 500 600
L/L1
(RF/BW)
in 14.5 16.5 18.5 21.5 27.75 32.75 39 44.5 49.5 54.5 60.5 65.5 76.5
mm 368 419 470 546 705 832 991 1130 1257 1384 1537 1664 1943
L2
(RTJ)
in 15.5 16.62 18.62 21.62 28 33.12 39.38 45.12 50.25 55.38 61.38 66.38 77.62
mm 371 422 473 549 711 841 1000 1146 1276 1407 1559 1686 1972
H
(OPEN)
in 24.25 26 30 34.12 39.5 45 54 61 74.88 80.5 93.75 101.5 114.75
mm 615 658 760 868 1005 1145 1370 1550 1900 2050 2380 2580 2915
W in 10 12 18 20 24 18 18 24 24 24 24 24 24
mm 250 300 450 500 600 460 460 600 600 600 600 600 600
WT
(Kg)
RF/RTJ 116 166 209 296 510 920 1910 3145 4100 6200 8965 13100 15860
BW 105 150 188 265 412 760 1640 2755 3200 5300 8070 11790 14275
