• JIS F 7398 Fuel oil tank self-closing drain valves
JIS F 7398 Fuel oil tank self-closing drain valves

Standard: JIS F7301,7302,7303,7304,7351,7352,7409,7410
Pressure:5K,10K,16K
Size:DN15-DN300
Material:cast iron,cast steel,forged steel,brass,bronze
Type:globe valve,angle valve,
Media: Water,Oil,Steam

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

DESIGN STANDARDJIS F 7398-1996
TEST JIS F 7400-1996
HYDRAULTC INSPECTION
TEST PRESSURE/MPA BODY 0.15
SEAT 0.11

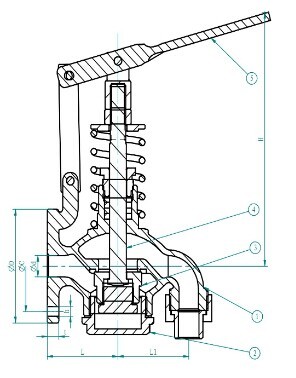

Specification

5 HANDLE SS400

Qingdao I-Flow Co., Ltd

4 STEM C3771BD OR BE
3 DISC BC6
2 BONNET BC6
1 BODY FC200
NO. NAME OF PART MATERIAL
HIPBUILDING-DUEL OIL TANK SELF-CLOSING DRAIN VALVE



Dimensions data(mm)



DN d L D C NO. h t H
5K15U 15 55 80 60 4 12 9 179
10K15U 15 55 95 70 4 15 12 179
5K20U 20 65 85 65 4 12 10 187
10K20U 20 65 100 75 4 15 14 187
5K25U 25 65 95 75 4 12 10 187
10K25U 25 65 125 90 4 19 14 187
5K40U 40 90 120 95 4 15 12 229
5K65U 65 135 155 130 4 15 14 252
