• API600 Class 900 OS&Y Cast Steel Gate Valve
API600 Class 900 OS&Y Cast Steel Gate Valve

1.Standard: API 602,BS5352,API 598/600
2.Pressure:1.0~2.5MPa
3.Size:DN50~DN600;1/2’’-24’’
4.Material:WCB,Bronze,Brass,Stainless steel
5.Type: Rising Stem, BB, FB, OS&Y
6.Operating temperature :0~80℃
7.Medium: water oil gas and so on
8.Operation: Hand Wheel. Gear Devices, Electric, Etc

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

Description
Applicable Standards:
Design and Manufacture: API600
Face to Face and End to End: ASME B16.10
Flanged End: ASME B16.5/ASME B16.47
Butt Welded End: ASME B16.25
Test&Inspection: API598

Design Description:
Full bore design
Outside Screw and Yoke(OS&Y)
Bolted Bonnet(BB)
Flexible wedge,fully guided
Solid or split wedge gate
Renewable seat rings
Forged T-head stem
Rising stem and non-rising handwheel
Flanged or butt welding ends
Available with bevel gear operator

Specification

NO. PART ASTM Material

Qingdao I-Flow Co., Ltd

WCB LCB WC6 CF8(M) CF3(M)
1 BODY A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
2 GATE A216 WCB+13Cr A352 LCB+13Cr A217 WC6+STL A351 CF8(M) A351 CF3(M)
3 SEAT A105+13Cr A105+13Cr A217 WC6+STL A351 CF8(M)+STL6 A351 CF3(M)+STL6
4 STEM A182 F6 A182 F6 A182 F6 A182 F304/F316 A182 F304L/F316L
5 BONNET BOLT A193 B7 A320 L7 A193 B16 A193 B8(M) A193 B8(M)
6 BONNET NUT A194 2H A194 7 A194 4 A194 8(M) A194 8(M)
7 GASKET SS304+GRAPHITE PTFE/SS304+GRAPHITE PTFE/SS316+GRAPHITE
8 BONNET A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
9 BACKSEAT A182 F6 A182 F6 A182 F6 - -
10 PACKING FLEXIBLE GRAPHITE PTFE/FLEXIBLE GRAPHITE
11 GLAND A182 F6 A182 F6 A182 F6 A182 F304 A182 F304L/F316L
12 GLAND FLANGE A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
13 GLAND EYEBOLT A193 B7 A193 B8 A193 B8
14 NUT A194 2H A194 8 A194 8
15 PIN AISI 1025 AISI 1025
16 STEM NUT BRONZE BRONZE
17 HANDWHEEL NUT AISI 1035 AISI 1035
18 SCREW ASTM A36 ASTM A36
19 HANDWHEEL A536 60-40-18 A536 60-40-18
20 BEARING GLAND AISI 1035 AISI 1035
21 GREASE NIPPLE BRASS BRASS
22 NAMEPLATE SS304 SS304

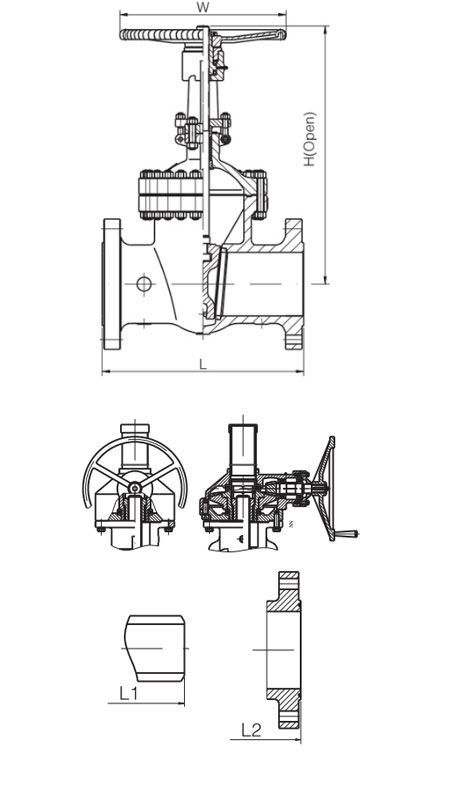

Dimensions data(mm)



Size in 2 21/2 3 4 6 8 10 12 14 16 18 20 24
mm 50 65 80 100 150 200 250 300 350 400 450 500 600
L/L1
(RF/BW)
in 14.5 16.5 15 18 24 29 33 38 40.5 44.5 48 52 61
mm 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
L2
(RTJ)
in 14.62 16.62 15.12 18.12 24.12 29.12 33.12 38.12 40.88 44.88 48.5 52.5 61.75
mm 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568
H
(OPEN)
in 19.62 21.5 22.5 26.62 35.5 43.5 53 60 74.88 81 87 101 104
mm 498 547 573 678 900 1103 1345 1525 1900 2055 2215 2565 2640
W in 10 10 12 18 20 24 26 29 32 32 36 38 40
mm 250 250 300 450 500 600 640 720 800 800 950 950 1000
WT
(Kg)
RF/RTJ 74 101 131 172 335 640 1100 1600 2250 2850 3060 3835 4900
BW 54 78 105 135 260 515 920 1380 2010 2565 2485 3250 4065
