• JIS F 7413 Screw down globe check valve
JIS F 7413 Screw down globe check valve

Standard: JIS F7301,7302,7303,7304,7351,7352,7409,7410
Pressure:5K,10K,16K
Size:DN15-DN300
Material:cast iron,cast steel,forged steel,brass,bronze
Type:globe valve,angle valve,
Media: Water,Oil,Steam

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

DESIGN STANDARDJIS F 7413-1996
TEST JIS F 7400-1996
HYDRAULTC INSPECTION
TEST PRESSURE/MPA BODY 3.3
SEAT 2.42-0.4

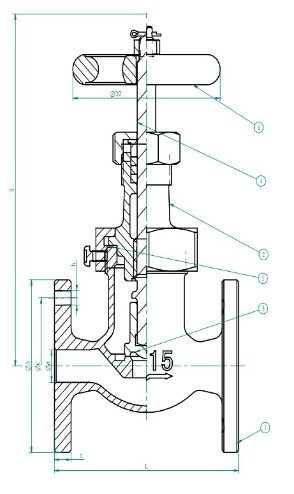

Specification

6 HANDWHEEL FC200

Qingdao I-Flow Co., Ltd

   5    GASKET NON-ASBESTES
4 STEM C3771BD OR BE
3 DISC BC6
2 BONNET BC6
1 BODY BC6
NO. NAME OF PART MATERIAL
BRONZE 16K SCREW-DOWN CHECK GLOBE VALVE(UNION BONNET)


Dimensions data(mm)



DN d L D C NO. h t H D2
15 15 110 95 70 4 15 12 150 80
20 20 120 100 75 4 15 14 160 100
25 25 130 125 90 4 19 14 185 125
32 32 160 135 100 4 19 16 190 125
40 40 180 140 105 4 19 16 205 140
