• JIS F 7375 Cast iron 10K screw-down check valve
JIS F 7375 Cast iron 10K screw-down check valve

Standard: JIS F7301,7302,7303,7304,7351,7352,7409,7410
Pressure:5K,10K,16K
Size:DN15-DN300
Material:cast iron,cast steel,forged steel,brass,bronze
Type:globe valve,angle valve,
Media: Water,Oil,Steam

Tel: +86- 532- 55785171 / 55785172 / 55786571 / 55786572

E-mail: info@qdiflow.com

Description

DESIGN STANDARDJIS F 7375-1996
TEST JIS F 7400-1996
HYDRAULTC INSPECTION
TEST PRESSURE/MPA BODY 2.1
SEAT 1.54-0.4

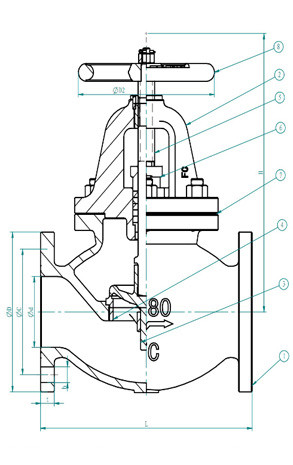

Specification

8 HANDWHEEL FC200

Qingdao I-Flow Co., Ltd


7 GASKET NON-ASBESTES
6 PACKING GLAND BC6
5 STEM CA771BD SUS403
4 VALVE SEAT BC6 SCS2
3 DISC BC6 SCS2
2 BONNET FC200
1 BODY FC200
NO. NAME OF PART CLASS B CLASS S
MATERIAL
CAST IRON 10K SCREW-DOWN CHECK VALVE



Dimensions data(mm)

DN d L D C NO. h t H D2
50 50 220 155 120 4 19 20 285 160
65 65 270 175 140 4 19 22 305 200
80 80 300 185 150 8 19 22 315 200
100 100 350 210 175 8 19 24 360 250
125 125 420 250 210 8 23 24 410 280
150 150 490 280 240 8 23 26 455 315
200 200 570 330 290 12 23 26 530 355
250 250 740 400 355 12 25 30 645 450
